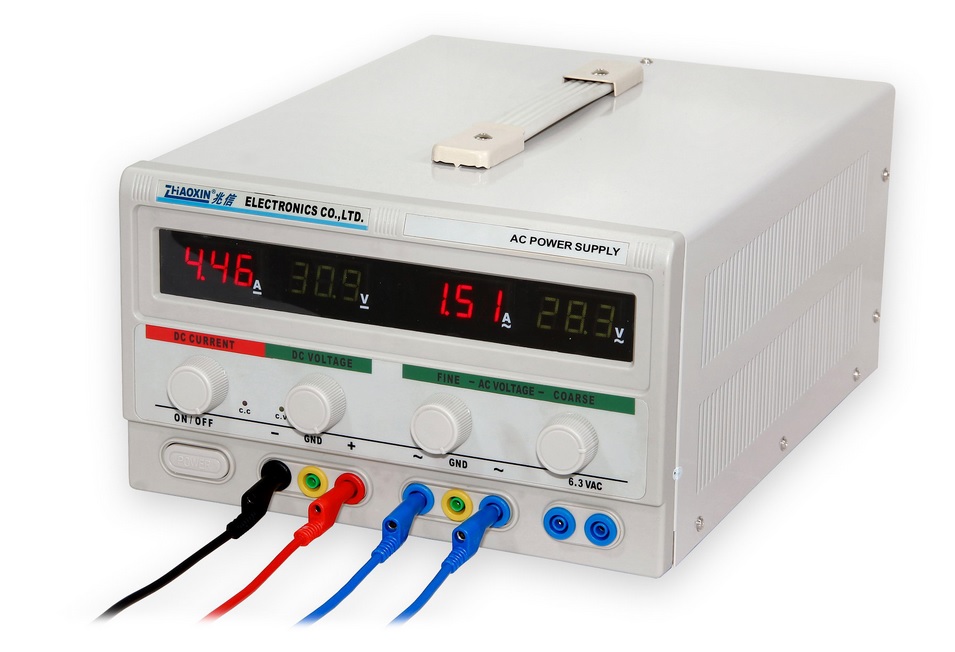

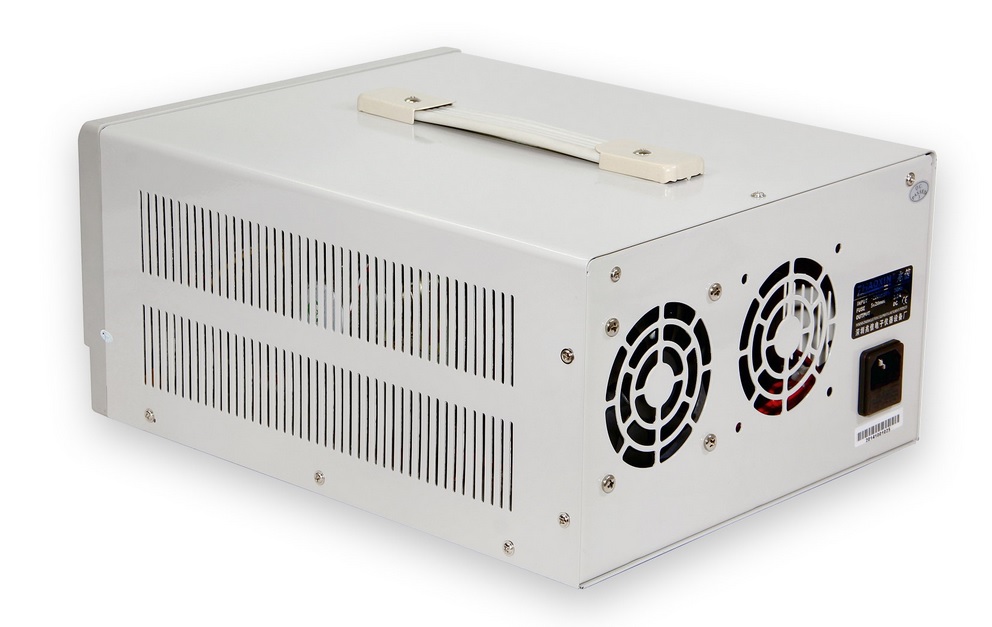

Striedavý kombinovaný regulovaný zdroj ACDC3005

Kombinovaný stabilizovaný zdroj striedavého, striedavého fixného a regulovaného jednosmerného napätia. Obe časti zdroja pracujú nezávisle a majú svoje digitálne meradlá napätia i prúdu. Stabilizácia striedavého napätia je riadená pomocou servomotora, ktorý podľa príkazov riadiacej elektroniky prepína odbočky na vinutie toroidného transformátora. &nbsp|Ovládanie AC časti sa tak nelíši od ovládania akéhokoľvek iného DC zdroja| máte k dispozícii dva potenciometre pre hrubé a jemné nastavenie napätia. Pri zaťažení výstupu a poklesu napätia na sekundárnom vinutí trafa bude okamžite kompenzovať úbytky a stabilizovať výstupné napätie otáčaním ramena s kontaktom pre prepojovanie jednotlivých závitov sekundárneho vinutia na prstencovom transformátore. Striedavé napätie zdroja nastavujete proporcionálne v rozmedzí 0 až 30V. Frekvencia výstupného napätia je daná frekvenciou distribučnej siete 230V / 50Hz, ktorá je privedená na primárne vinutie transformátora. Maximálny prúd odoberaný zo svoriek pre striedavé napätie je 2A. Na čelnom paneli nájdete okrem svoriek pre DC a AC napätie tiež ďalšie dva kontakty, na ktorých je pri zapnutom zdroji prítomných trvalo 6,3V AC (záťaž 6A). Druhú časť napájacieho zdroja tvorí lineárny zdroj jednosmerného prúdu 30V / 5A. Pre precízne ovládanie slúžia dva potenciometre pre nastavenie napätia a prúdu. Aktuálne hodnoty prúdu a napätia sú zobrazené digitálne na dvoch segmentových LED displejoch. Zdroj vie pracovať v režimoch CV aj CC| aktuálny stav je indikovaný rozsvietením patričných LED diód pod ukazovateľmi prúdu resp. napätia. Zdroj je vybavený ochranou proti skratu. 1 kanál: 0-30V DC 0-5A 2 kanál: 0-30V AC 0-2A 3 kanál: pevný 6.3V AC max 6A &nbsp| &nbsp| Laboratórny zdroj Typ zdroja lineárny (transformátorový) striedavý (AC) Pripojenie k počítaču nie Maximálne výstupné napätie (regulovateľné od 0V) 30 V Maximálny výstupný prúd (regulovateľný od 0A) 2 A (striedavý prúd) 5 A (jednosmerný prúd) Počet výstupných kanálov 3 Režim zdroja CV (Constant Voltage) CC (Constant Current) Ukazovatele prúdu a napätia displej (digitálny) Rozlíšenie meradla napätia (dielik) D= 100 mV Rozlíšenie meradla prúdu (dielik) D= 10 mA Presnosť merania napätia ± 1 % Presnosť merania prúdu ± 1 % Galvanické oddelenie od siete áno Hmotnosť 9.4 kg Napájacie napätie 230V/50Hz Rozmery (šírka – výška – hĺbka) [mm] 260-150-350 mm Hmotnosť balenia [kg]: 10.3 kg &nbsp|
